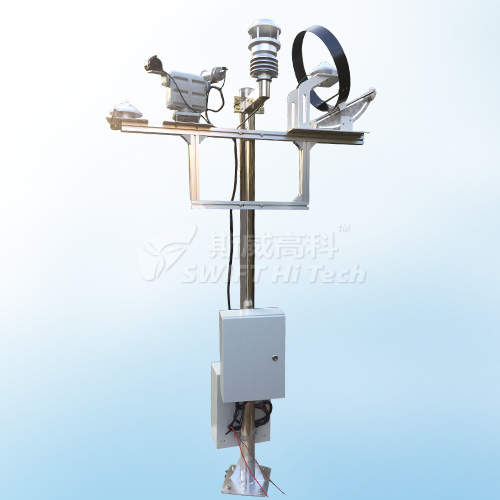

SD300光伏電站環境監測系統

　　SD300系列光伏電站環境監測系統是一種戶外使用、全自動型環境監測系統。能夠采集環境溫度、大氣相對濕度、光伏組件溫度、風速、風向、大氣壓力、雨量、太陽總輻射、太陽散射輻射、太陽直接輻射等參數。能夠滿足光伏發電站對周圍環境數據的監測需求。

　　系統采用的主要傳感器、核心采集器及配套軟件均由我司自主研發、生產，因此整套系統具有很好的兼容性和一致性，能夠滿足不同任務需要的各種系統工作模式。整體采用模塊化結構設計，通過軟件硬件的不同配置，并配接不同的通訊載體，可作為有線遙測站、全自動無人站使用。

　　　優點

　　?集成度高，安裝維護方便；

　　?采集器和核心傳感器均為自主研發產品，數據測量精準度高；

　　?設計使用壽命長；

　　?接口靈活；

　　?支持遠程升級服務；

　　?自帶LCD顯示屏。

　技術參數

工作電壓	12~24VDC
工作溫度	-40~+85°C
防護等級	IP65
浪涌等級	四級
風速	范圍：0～50m/s（0~75m/s可選）準確度：0.2m/s (0-10m/s)、±2% (>10m/s) 分辨率：0.1m/s
風向	范圍：0～360° 準確度：±1° 分辨率：1°
環境溫度	范圍：-40～+85℃ 準確度：±0.2°C 分辨率：0.1°C
空氣相對濕度	范圍：0～100%（0~80℃）準確度：±2%RH 分辨率：1%
大氣壓力	范圍：200～1200hPa 準確度：±0.5hPa(-10~+50℃ ) 分辨率：0.1hPa
降雨量	范圍：0～24mm/min 準確度：0.5mm/min 分辨率：0.01mm/min
太陽總輻射	范圍：0～2000W/㎡分辨率：1W/㎡靈敏度：7~14μV/W·m² 響應時間(95%)：≤20s 非線性：<2% 年穩定性：≤2%
太陽直接輻射	范圍：0～2000W/㎡分辨率：1W/㎡靈敏度：7~14μV/W·m² 響應時間(95%)：≤20s 非線性：<2% 年穩定性：≤2%
太陽散射輻射	范圍：0～2000W/㎡分辨率：1W/㎡靈敏度：7~14μV/W·m² 響應時間(95%)：≤20s 非線性：<2% 年穩定性：≤2%
組件溫度	范圍：-40～+200℃ 準確度：±0.1°C 分辨率：0.1°C
靜放電測試	參考 GB/T 17626.2 -2006
浪涌沖擊測試	參考 GB/T 17626.5 -2008
快速脈沖群測試	參考 GB/T 17626.4 -2008
傳導干擾測試	參考 GB/T 17626.6 -2008
IP防護等級測試	參考 GB 4208 -2008
風洞測試	參考 JJG 0001 -1992
高低溫存儲測試	參考 GB/T 2423.2 -2008 參考 GB/T 2423.1 -2008
高低溫運行測試	參考 GB/T 2423.2 -2008 參考 GB/T 2423.1 -2008
振動測試	參考 GB5170.14 -85
鹽霧測試	參考 ISO 6270 -1:1998 參考 ISO 7253:2001 參照 ISO 12944 -6:1998
